Producten Beschrijving

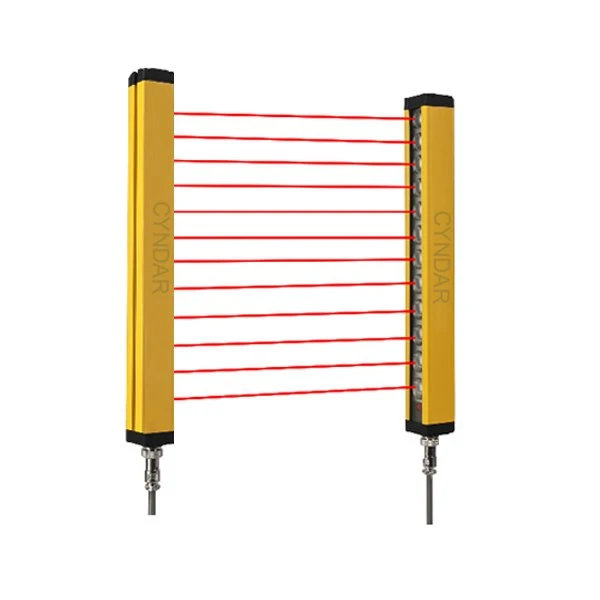

veiligheidslichtgordijn	veiligheidslichtgordijn
Modus	CCT 16-10-150 2BB
Functies	Aantal optische assen	Balkafstand	Beschermende hoogte	Scanbereik
Illustratie
Functies	16 balken	10 mm	150 mm	6m
Veilige uitgangen (OSSD)	2 PNP-NC
Interfacestekker	M12-connector
Pakket	1 ontvanger en 1 zender, accessoires voor schroefbeugels, 3 meter kabel
synchroon	Lijnsynchronisatie

Voor meer specificaties verwijzen wij u naar de gebruikershandleiding en neem contact op met de klantenservice.

Het versterken van de industriële veiligheidsproductie met technologische innovatie, het continu optimaliseren van het detectiealgoritme en het structurele ontwerp van veiligheidslichtgordijnen, waardoor zeer-precieze detectie, snelle respons en stabiele signaaluitvoer worden bereikt.
Volharden in langetermijninvesteringen in onderzoek en ontwikkeling en technologische iteratie op de lange- termijn, verbetering van de detectiegevoeligheid en het vermogen om omgevingsinterferentie- tegen te gaan. Wij richten ons al vele jaren op het gebied van veiligheidslichtgordijnen en bieden betrouwbare beschermingsoplossingen voor tal van productiebedrijven.

Meer productbeschrijvingen

Productnaam	Veiligheidslichtgordijn
Relevante parameters
Lichtgordijnvorm	Afvuurmethode
Optische asafstand	10 mm	14 mm	20 mm	25 mm	30 mm	40 mm	80 mm	200 mm
Detectienauwkeurigheid	18 mm	22 mm	28 mm	33 mm	38 mm	48 mm	88 mm	208 mm
Aantal lichtstralen	6,8...32	6,8...32	4,6...32	6,8...32	4,6...32	4,6...32	4,6...20	4,6...12
Bescherming hoogte	Afstand tussen optische assen × (aantal stralen - 1)
Detectie afstand	30 ~ 3000 mm (A), 30 ~ 6000 mm (B)
Elektrische gegevens
Voedingsspanning	DC12/24V
Verbruik actueel	Minder dan of gelijk aan 200 mA
Reactietijd	Minder dan of gelijk aan 15 ms
Uitvoer	NPN/PNP-type, met een stroominjectie van 500 mA, met een spanningsval van minder dan 1,5 V, met polariteits-, kortsluit- en overbelastingsbeveiliging.
Schakelelementen	PNP-kristal of/NPN-transistor
Controleur	CCA,CCA2(AC110-220V-Relaisuitgang-optioneel, één kanaal)
Veiligheidsrelais	SRC106(DC24V relaisuitgang - optioneel, dubbel-kanaal)
Uitgangsstatus	Wanneer alle optische assen verlicht zijn, staat de ontvanger AAN (groen licht geeft dit aan).
Indicatielampje	Projector: Aan/uit-indicatielampje (rood); Ontvanger: Uitgangsindicatielampje brandt (groen) / geblokkeerd (rood)
Mechanische gegevens
golflengte	805 minuten
Lichtbron	Gemoduleerde infrarood-LED
Dwars-dimensies	30 mm x 30 mm
Materiaal van de schaal	Aluminiumlegering, eindafdekking: ABS-versterkt nylon.
Elektrische interfaces
Aantal interfaces	2 (zender en ontvanger)
Interfacetypen	7-polige M12-connector
Milieugegevens
Beschermingsgraad	IP65
Weerstand tegen lichtinterferentie	10000lux (invalshoek groter dan of gelijk aan 5 graden)
Weerstand tegen omgevingslicht	Gloeilamplicht: De lichtintensiteit op het ontvangende oppervlak bedraagt 3000 lux; zonlicht: Lichtintensiteit op het ontvangende oppervlak is 10.000 lux.
Omgevingstemperatuur	Werkplaats: -10 - 40 graden (maar niet invriezen), opslag: -25 tot 55 graden
Omgevingsvochtigheid	Werkplaats: 35 - 85% RV, opslag: 35 - 95% RV
Verpakking	Standaard industriële omgeving
Toegestane kabellengte	100m

Modelbeschrijving

Voorbeeldmodel:CCT 08-40-280 2AA-5m Anti-interferentie veiligheidslichtgordijn CCT: 8 stralen, 40 mm optische asafstand, 280 mm detectiehoogte, twee sets normaal gesloten NPN-uitgangen, 3 m door- straal, 5 m kabel.
CCT	08-	40-	280	2	A	A	-5m

Productserie	Aantal balken	Optische asafstand	Bescherming hoogte	Uitvoerhoeveelheid	Uitvoermethode	Afstand waarnemen	Lengte datakabel
CCT	04 06 08 ... 32	10:10 mm 14:14 mm 20:20 mm 25:25 mm 30:30 mm 40:40mm 80:80mm 200:200 mm	Effectieve producthoogte: Hoogte=(Aantal balken - 1) * Afstand	2:Twee sets uitgangen	A: NPN normaal gesloten (NC) B: PNP normaal gesloten (NC) C: NPN normaal open (NO) D: PNP normaal open (NO)	A: 0.03-3M B: 0.03-6M	Standaardconfiguratie: 3 meter (niet gespecificeerd) 4m: 4 meter 5m: 5 meter ... 30m: 30 meter

Fabrieksconfiguratie

ScreenShot2025-12-14180224072

Controller optioneel

Model	Naam	Specificaties	Uitvoer	Beschrijving	Afbeelding	Bedradingsschema
LCBP1	Lichtgordijncontroller	Wisselstroom 110~220V	1NC+1NEE	Geschikt voor een set lichtgewicht gordijnen (7 kernen - PNP).		Bedradingsschema voor lichtgordijn en LCBP1
LCBP2	Lichtgordijncontroller	Wisselstroom 110~220V	1NC+1NEE	Geschikt voor twee sets lichtgordijnen (5-core-PNP)		Bedradingsschema voor lichtgordijn en LCBP2
SRC106	Veiligheidsrelais	Gelijkstroom 24V	3NC+1NEE	Twee-kanalen, handmatige/automatische reset selecteerbaar		Bedradingsschema voor lichtgordijn en SRC106

Accessoires Specificaties

Naam	Afbeelding	Afmetingen	Sollicitatie
T-type schroef
T-type schroef	CA02/standaardconfiguratie		Voor installatiemethode met zijgroef
Rechte-hoekbeugel
Rechte-hoekbeugel	CA04/Standaardconfiguratie		Voor CCT-eindmontagemethode
Bolle moer
Bolle moer	CA03/Optioneel		Voor installatiemethode met zijgroef
Roestvrijstalen buissteun
Roestvrijstalen buissteun	CA01/Optioneel		Voor buisvormige installatiemethode
