Lichtgordijnsensorselectiegids
De eerste stap: het bepalen van de optische asafstand (resolutie) van veiligheidslichtgordijntypes
Er moet rekening worden gehouden met de specifieke omgeving en de werking van de exploitant. Als de machine-apparatuur is een papiersnijder, de exploitant komt het gevaarlijke gebied vaker en is dicht bij het gevaarlijke gebied, dat gevoelig is voor ongevallen, dus kies een relatief kleine optische as afstand Licht gordijn (bijvoorbeeld: 10mm). Overweeg een licht gordijn dat je vingers beschermt.
2. Op dezelfde manier, als de frequentie van het invoeren van het gevaarlijke gebied is relatief verminderd of de afstand wordt vergroot, u kiezen voor een palm-bescherming (20-30mm).
3. Als u de arm in het gevaarlijke gebied wilt beschermen, u kiezen voor een licht gordijn met een iets grotere afstand (40mm).
4. Het maximale lichtgordijn is om het menselijk lichaam te beschermen, u kiezen voor de maximale lichtgordijnafstand (80mm).
Stap 1:Kies de beschermingshoogte van licht gordijn
Het moet worden bepaald op basis van specifieke machines en apparatuur, en conclusies kunnen worden getrokken uit de werkelijke metingen. Let op het verschil tussen de hoogte van de lichtbarrièresensor en de beschermingshoogte van het infraroodlichtgordijn. [De hoogte van het veiligheidslichtgordijn: de totale hoogte van het oppervlak van het veiligheidslichtgordijn; de beschermingshoogte van de veiligheidslichtsensor: het effectieve beschermingsbereik van het lichtgordijn wanneer het werkt, dat wil zeggen de effectieve beschermingshoogte = optische asafstand * (totaal aantal optische assen -1 )
Stap 2:Kies de afstand van het lichtgordijn
De straalafstand is de afstand tussen de zender en de ontvanger, die moet worden bepaald aan de hand van de werkelijke situatie van de machine en apparatuur, om zo een geschikter lichtgordijn te selecteren.
Na het bepalen van de afstand van de balk moet ook rekening worden gehouden met de lengte van de kabel.
Stap 3:om het uitgangstype van het lichtgordijnsignaal te bepalen
Het moet worden bepaald aan de hand van de signaaloutputmodus van het veiligheidslichtgordijn. Sommige lichtgordijnen komen mogelijk niet overeen met de signaaluitgang van de machine en apparatuur, wat de configuratie van de controller vereist.
Stap 4:selectie van haakjes
Kies L-vormige beugel of basis roterende beugel volgens uw behoeften.
Nu u beginnen met het kiezen van de producten die u nodig hebt

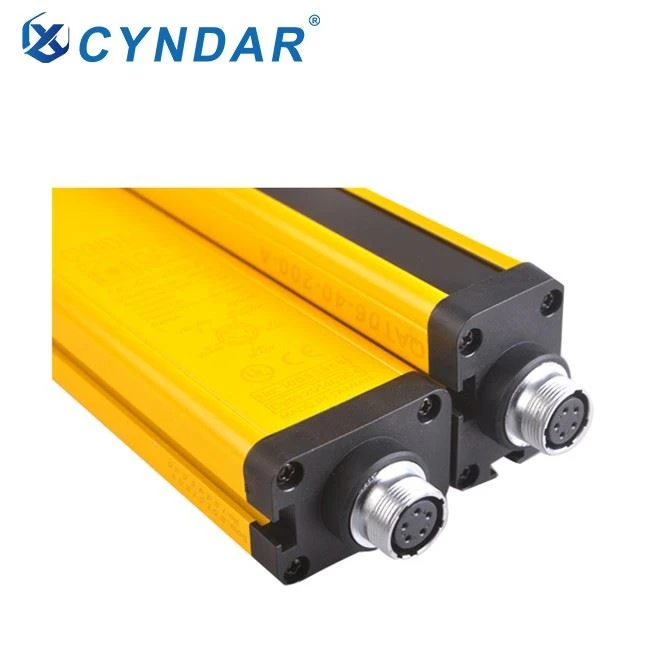

veiligheidslichtgordijnbeeld:
Veiligheidslichtgordijntype
| Qat | QBT QBT | Qct | QLT QLT | QOT QOT | QSAT | QSM (QSM) | QZT QZT |
De standaardbalklengte van de fabrieksbalk is 3 meter, kan worden aangepast, Kan worden aangepast voor balken van meer dan 6 meter, tot 35 meter, maar de resolutie kan slechts 20mm, 30mm, 40mm | Ultradun, horizontaal dun of verticaal dun (2 meter) | Economische voorkeur | De standaardstraallengte van de fabriek is 3 meter, kan worden aangepast D RS485 | Geen blinde zone (de beschermingshoogte is bijna gelijk aan de totale hoogte) De fabrieksstandaard is 3 meter (de langste kan worden aangepast aan 11 meter) | De standaardstraallengte van de fabriek is 3 meter, kan worden aangepast D | De standaardstraallengte van de fabriek is 3 meter, kan worden aangepast D | Ultradun, horizontaal dun of verticaal dun (2 meter) |
QAT veiligheidslicht gordijn model parameters
Lichte gordijnvorm | Tegenover | |||||
Optische asafstand | 10 mm | 14 mm | 20 mm | 25 mm | 30 mm | 40 mm |
Detectienauwkeurigheid | 18mm | 22 mm | 28mm | 33 mm | 38mm | 48 mm |
Aantal balken | 6、8... 32 | 6、8... 32 | 4、6... 32 | 6、8... 32 | 4、6... 32 | 4、6... 32 |
Beschermingshoogte | Optische asafstand × (aantal balken-1) | |||||
Detectieafstand | 30 ~ 3000mm、30 ~ 6000mm、30 ~ 30000mm | |||||
Reactietijd | ≤15 ms | |||||
Storing tegen licht | 10000lux (incidentiehoek≥5°) | |||||
Dimensies | 35×51×Lmm (L is de lengte van de zender/ontvanger) | |||||
Beschermingsniveau | IP65 | |||||
Controller | QCA/QCA2 | |||||
Spanning | DC12/24V AC110-220V (met controller, relais passieve uitgang) | |||||
Huidig verbruik | ≤200mA | |||||
Output | NPN/PNP type, gootsteen stroom 500mA, spanningsval onder 1.5V, polariteit, kortsluiting, overbelastingsbescherming | |||||
Uitvoerstatus | AAN wanneer alle optische assen licht krijgen (groen licht bij de receptie) | |||||
Indicatielampje | Zender: vermogensindicator (rood); ontvanger: output indicator licht (groen) arcering (rood) | |||||
lichtbron | Gemoduleerde infrarood LED | |||||
Verbindingsmethode | Circulaire luchtvaartaansluiting met speciale verbindingskabel, 5 cores voor zender en 5 cores voor ontvanger | |||||
Shell-materiaal | Aluminiumlegering, eindbedekking: ABS versterkt nylon | |||||
Bestand tegen omgevingslicht | Gloeiend licht: 3000 Lx licht ontvangend oppervlak; Zonlicht: 10000 Lx licht ontvangend oppervlak | |||||
Omgevingstemperatuur | Tijdens het werken: -10~+40°C (maar niet bevriezen), bij opslag: -25~+55°C | |||||
luchtvochtigheid in het milieu | Tijdens het werken: 35 ~ 85%RH, bij het opslaan: 35 ~ 95%RH | |||||
